2025年門禁安裝施工方案

一、施工流程

?前期準備?

現場勘查建筑結構，確定門禁點位、控制器及讀卡器安裝位置，繪制布線拓?fù)鋱D?。

采購符合國家標準的設備（如門禁控制器、讀卡器、電控鎖等），確保設備具備“CCC”認證、質檢報告及合格證?。

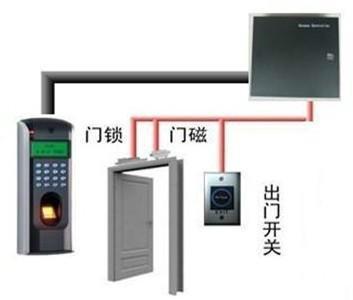

?設備安裝?

?控制器與讀卡器?：

控制器優先安裝于弱電井或靠近門體的隱蔽位置，避免強電磁干擾?。

讀卡器安裝高度1.4米，感應范圍避開金屬遮擋物。

?電控鎖與門磁?：

電控鎖根據門類型（平開門/推拉門）選擇磁力鎖或電插鎖，安裝時固定牢固，與門框間隙≤3mm。

門磁安裝于門框頂部或側面，與控制器聯動監測門狀態。

?布線施工?

?線材選擇?：

通訊線采用UTP Cat.6屏蔽網線（TCP/IP協議）或RVVP 6×0.75mm2（485總線）。

電源線采用RVV 2×1.5mm2，獨立穿管避免與強電并行?。

?布線規范?：

TCP/IP通訊距離≤85米，485總線≤1200米且采用“手拉手”拓?fù)洹?/span>

穿管時預留50cm余量，線纜兩端標注唯一編號。

二、設備調試與驗收

?單機調試?

逐路測試讀卡器信號響應、電控鎖開關狀態及門磁反饋，確保無漏報/誤報?。

驗證緊急開門按鈕（破碎型）功能，確保斷電或故障時門體可手動開啟?。

?系統聯調?

權限配置：通過管理軟件設置用戶分級權限（如管理員全區域通行、員工限時通行）。

聯動測試：與消防系統、監控系統對接，火災報警時自動解鎖疏散通道?。

?驗收標準?

?性能指標?：刷卡響應時間≤0.5秒，網絡通訊丟包率≤0.1%?。

?文檔要求?：提交設備清單、布線圖、調試報告及操作手冊?。

三、施工注意事項

?安全規范?

強電與弱電線纜間距≥30cm，交叉處使用金屬過線盒隔離。

控制器、電源箱需可靠接地，接地電阻≤4Ω?。

?擴展性預留?

控制器預留20%通訊端口，支持未來擴容?。

電源功率按設備總功率的1.3倍配置，偏遠區域增設備用蓄電池?。

四、典型場景配置

?場景? ?設備選型? ?布線要求?

?辦公區? 人臉識別讀卡器+磁力鎖，支持手機NFC開鎖 六類屏蔽網線+獨立PVC管

?倉庫? 防水讀卡器+電插鎖，聯動紅外探測器 鎧裝電纜+金屬線槽

?室外門? 防暴讀卡器+工業級電控鎖，內置溫濕度防護 光纖+POE供電
