綜合布線布線系統圖

發布時間:2020-02-24 11:37:01 作者:網絡布線施工公司 來源: 瀏覽量(11313)

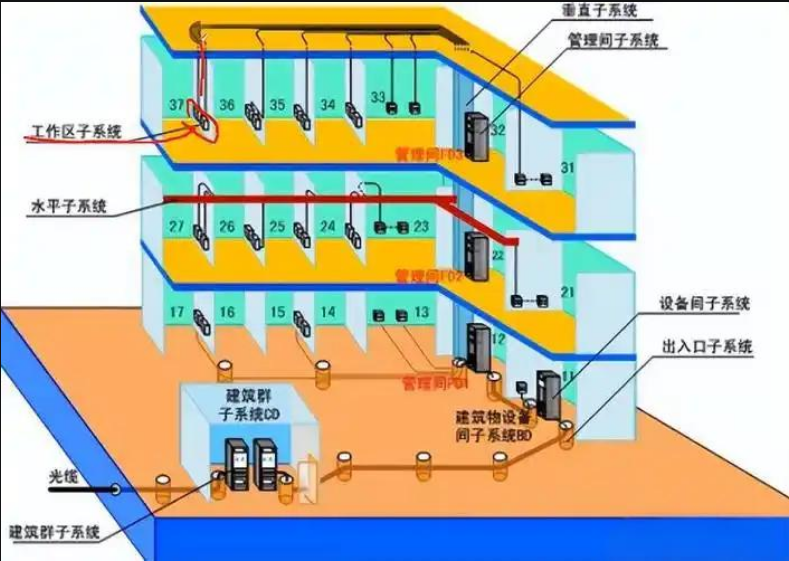

摘要:綜合布線系統圖展示了結構化布線系統(Structured Cabling System,縮寫為SCS)的模塊化和分層星型拓撲結構。該系統一般被劃分為以下六個子系統:

綜合布線布線系統圖,網絡布線,綜合布線 -網絡布線施工公司-眾誠億聯綜合布線系統圖展示了結構化布線系統(Structured Cabling System,縮寫為SCS)的模塊化和分層星型拓撲結構。該系統一般被劃分為以下六個子系統:    ?工作區子系統?:包括從終端設備出線到信息插座的整個區域。工作區布線子系統由終端設備連接到信息插座的連線(或軟線)組成,包括裝配軟線、連接器和連接所需的擴展軟線,并在終端設備和信息口I/O之間搭橋。

?水平布線子系統?:由建筑物各層配電間至各個水平區之間的電纜組成。水平布線子系統是整個布線系統的一部分,將干線子系統延伸到用戶工作區,通常處在一個樓層上,并端接在信息插座上。

?管理子系統?:由各層分設的配電間構成,管理點為連接其他子系統提供連接手段。交連和互連允許將通信線路定位或重定位到建筑物的不同部分,以便能更容易地管理通信線路。

?垂直干線子系統?:由連接設備間與各層配電間的干線電纜構成。干線子系統是整個建筑物綜合布線系統的一部分,提供建筑物的干線(饋電線)電纜的路由。

?設備間子系統?:通常位于主機房內,使主干線經跳線架連接到各系統主機。設備布線子系統由設備間中的電纜、連接器和相關支撐硬件組成,它把公共系統設備的各種不同設備互連起來。

?建筑群子系統?:將一個建筑物中的電纜延伸到建筑群的另外一些建筑物中的通信設備的裝置上。它是整個布線系統中的一部分(包括傳輸介質)并支持提供樓群之間通信設施所需的硬件。

為了獲取具體的綜合布線系統圖,建議咨詢專業的電氣工程師或綜合布線專家,他們可以根據具體的需求和場景提供詳細的設計圖紙和解決方案。
